Infobulle, signet, annotation

Exercice 9 : infobulle, signet, annotation

Objectif : activer les infobulles sur différentes couches, gérer les signets et annoter des objets

Question

Ouvrir les couches vectorielles :

  • BD_TOPO\H_ADMINISTRATIF\COMMUNE.SHP

  • BD_TOPO\H_ADMINISTRATIF\CHEF_LIEU.SHP

Effectuer les actions suivantes :

  • Activer les infobulles avec la couche COMMUNE sélectionnée puis avec la couche CHEF_LIEU sélectionnée

  • Créer des signets sur la couche CHEF_LIEU avec un zoom sur chaque Chef-lieu, puis montrer les signets

  • Annoter les villes de la couche CHEF_LIEU

________________

Solution

Solution

Ouvrir les couches vectorielles avec la commande Couche/Ajouter une couche vecteur ou cliquer sur l’icône Ajouter une couche vecteur (ou en utilisant l'explorateur de couches).

Tables Shapefiles

  • Choisir le codage ISO8859-1 (Choisir ce codage pour l'affichage des accents sur cette table)

  • Choisir le type de fichier ESRI Shapefiles

  • Regarder dans le répertoire \BD_TOPO\H_ADMINISTRATIF

  • Sélectionner la table CHEF_LIEU

  • Cliquer sur Ouvrir (ou Open)

  • Ajouter une couche vecteur (le codage et le type de fichier restent inchangés)

  • Regarder dans le répertoire \BD_TOPO\H_ADMINISTRATIF

  • Sélectionner la table COMMUNE

  • Cliquer sur Ouvrir (ou Open)

Organiser les couches dans l'ordre suivant (du haut vers le bas) :

  • CHEF_LIEU

  • COMMUNE

Vérifier le champ d'affichage dans l'onglet Affiché des propriétés de chaque couche, choisir le champ NOM pour chaque couche.

Infobulles

  • Sélectionner un sélecteur au choix : identifier les entités , sélectionner une entité , sélectionner des entités avec un rectangle

  • Activer l'infobulle avec la commande Vue/Infobulles ou cliquer sur l'IcôneBouton infos bulle

  • Sélectionner la couche COMMUNE dans le gestionnaire de couches

  • Passer sur les objets avec l'un des sélecteurs suivants :  pointeurs, le nom de la commune s'affiche

  • Sélectionner la couche CHEF_LIEU dans le gestionnaire de couches

  • Passer sur les objets avec l'un des sélecteurs suivants :pointeurs, le nom de la ville s'affiche

Signet

  • Zoomer sur La commune de la Flèche et créer un signet avec la commande Vue/Nouveau signet ou cliquer sur l'Icône , entrer le nom du nouveau signet. Réitérer l'opération sur la commune de Vilaines-sous-Malicorne.

  • Montrer les signets avec la commande Vue/Montrer les signets ou cliquer sur l'Icône , choisir le signet et cliquer sur le bouton Zoomer sur

Annotations

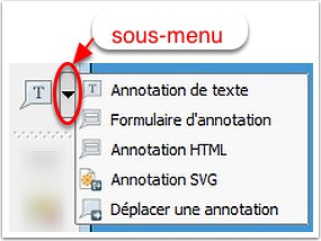

Pour choisir le mode d'annotation il faut afficher le sous-menu dans la barre d'outils Attributs

Outils d'annotation (sous-menu)

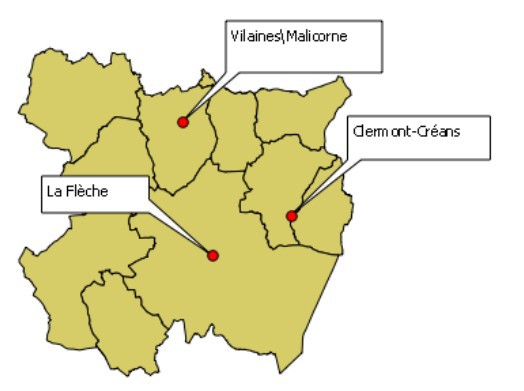

  • Cliquer sur l'Icône Annotation de texte , cliquer avec le sélecteur sur la ville de La Flèche. Pour saisir le nom de la ville double-cliquer dans le cadre. Réitérer l'opération avec les villes de Vilaines-sous-Malicorne et Clermont-Créans.

  • Cliquer sur l'Icône Déplacer une annotation , cliquer sur la bulle pour déplacer la bulle associée au marqueur ou cliquer sur le marqueur pour déplacer l'annotation.
