Mesures graphiques

Exercice 8 : effectuer des mesures graphiques

Objectif : mesurer des longueurs, des aires et des angles avec les outils de mesure graphique

Question

Ouvrir la couche vectorielle (choisir le codage ISO8859-1)

  • BD_PARCELLAIRE\PARCELLE.SHP

Ouvrir la couche raster (pour l'habillage):

  • ORTHO_HR\0468_6739-20.ECW

Se positionner sur la Place de la Libération à La Flèche. Pour cela, on se rendra au point de coordonnées (en Lambert 93) :

  • X = 469 220

  • Y = 6 737 630

  • avec une échelle 1 :1 000

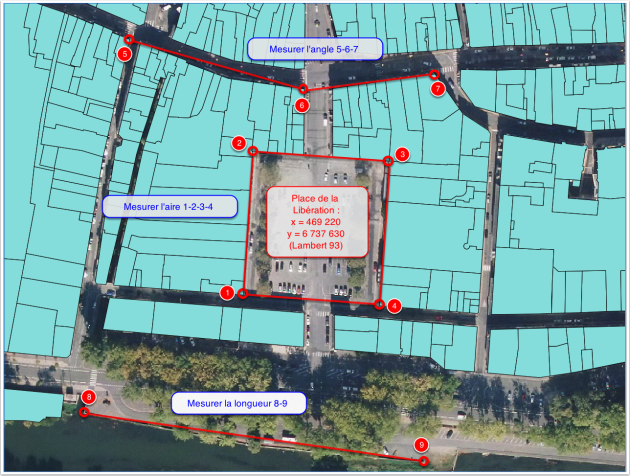

(Se reporter à l'image ci-dessous.)

Avec l'outil de mesures, on effectuera les mesures suivantes selon l’ellipsoïde GRS1980 :

  • aire de la Place de la Libération, supposée être le quadrilatère 1 - 2 - 3 - 4 ;

  • angle que font entre elles les droites 5 - 6 et 6 - 7 ;

  • longueur du quai entre les points 8 et 9.

(Pour les mesures de l'aire et de l'angle, utiliser le mode d'accrochage aux objets de la couche PARCELLE, zoomer si nécessaire pour sélectionner les bons points).

Exercice sur les mesures

Enregistrez le résultat de ces trois mesures (avec une précision de 0.001) dans un fichier texte (txt, doc ...) sous le nom "NomStagiaire_EX08" dans le répertoire "data_foad_qgis\_stagiaire" et transmettez ce fichier à l'équipe de formation comme cela vous a été indiqué en début de formation :

  • Mesure de l'aire 1 - 2 - 3 - 4 :

  • Mesure de l'angle 5 - 6 - 7 :

  • Mesure de la longueur 8 - 9 :

Indice

Pour se positionner en un point précis connu par ses coordonnées et à une échelle précise, on utilise la barre d'état située en bas de l'écran dans laquelle on peut saisir directement les coordonnées et l'échelle souhaitées :

  • les coordonnées s'écrivent : 469220,6737630 (la virgule est le séparateur du X et du Y)

  • l'échelle est saisie sous la forme 1:1000 ou choisie dans la liste déroulante.

  • on vérifie que le système de coordonnées est bien le Lambert 93 (EPSG:2154)

Barre d'outils coordonnées

Paramétrer le mode "accrochage objets" dans le menu Préférences, Options d'accrochage.

  • couche PARCELLE, sur un sommet, choisir une tolérance en nombre de pixels

Changer le style de représentation de la couche PARCELLE pour que les polygones soient représentés avec une bordure : ligne de symboles, les symboles étant positionnés à l'emplacement des sommets.
