les différents formats des ressources ouvrables
Exercice 2 : les différents formats des ressources ouvrables
Objectifs : Paramétrer l'explorateur de ressources et ouvrir différentes couches vectorielles et rasters
Question
Paramétrer l'explorateur de couche pour mettre en évidence le répertoire de la formation.

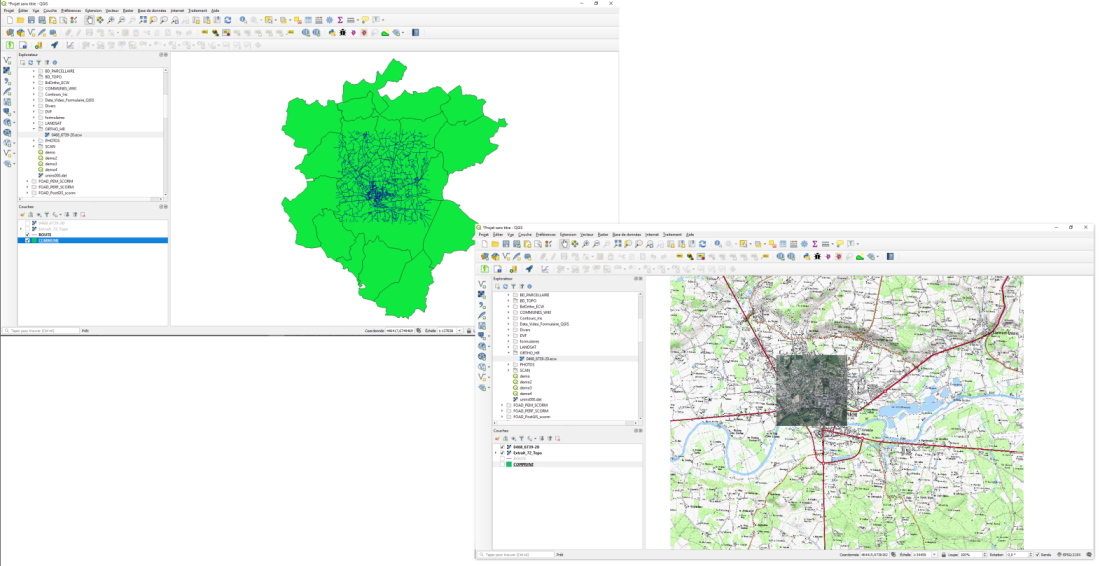

Ouvrir les couches vectorielles (soit par l'explorateur, soit par ouverture avec le bon bouton dans la barre d'outils des couches.
Table mapinfo « BD_CARTO\ADMINISTRATIF\COMMUNE.MIF» (ISO 8859-1)
Table Esri Shapefile « BD_TOPO\A_RESEAU_ROUTIER\ROUTE.SHP » (ISO 8859-1)
Ouvrir les couches rasters
Table raster TIFF« SCAN\SCAN_25\Extrait_72_Topo.tif »
Table raster ECW « ORTHO_HR\0468_6739-20.ecw »
Indice
Pour choisir le format de la table à ouvrir, il faut
soit cliquer sur la flèche du menu déroulant "Fichiers de type " dans la fenêtre pour le choix des fichiers vecteurs "Ouvrez une couche de vecteur gérée par OGR" ou dans la fenêtre pour le choix des fichiers rasters "Ouvrez des données raster gérées par GDAL"
soit utiliser l'explorateur, après éventuel paramétrage des répertoires à masquer.
Solution

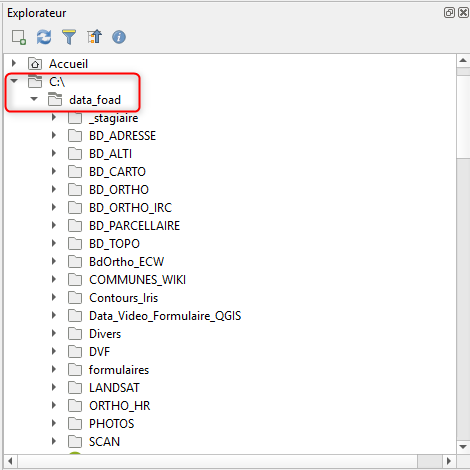

Pour le paramétrage de l'explorateur, masquer par clic droit tous les répertoires qui ne vous sont pas utile.

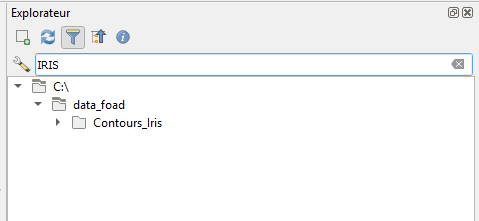

Pour charger une ressource, se positionner sur le répertoire, et commencer à taper son nom dans le filtre. Exemple :
La Solution sans passer par l'explorateur :
Ouvrir les couches vectorielles avec la commande Couche/Ajouter une couche vecteur ou cliquer sur l'icône

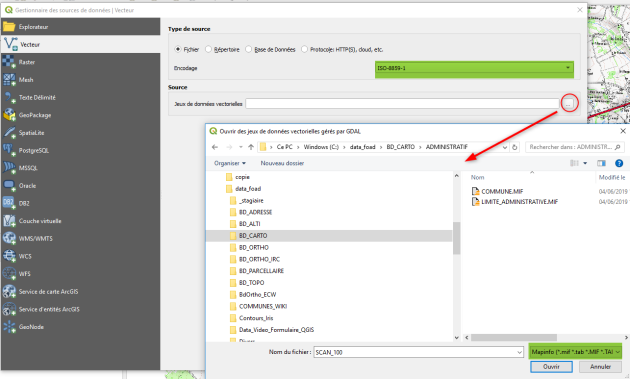

Table Mapinfo
Choisir le codage ISO-8859-1 (La plupart des tables Mapinfo sont codées en ISO-8859-1)
Sélectionner le jeux de données vectoriel et utilisant le type de fichier Mapinfo
Regarder dans le répertoire \BD_CARTO\ADMINISTRATIF
Sélectionner la table COMMUNE.MIF
Cliquer sur Ouvrir

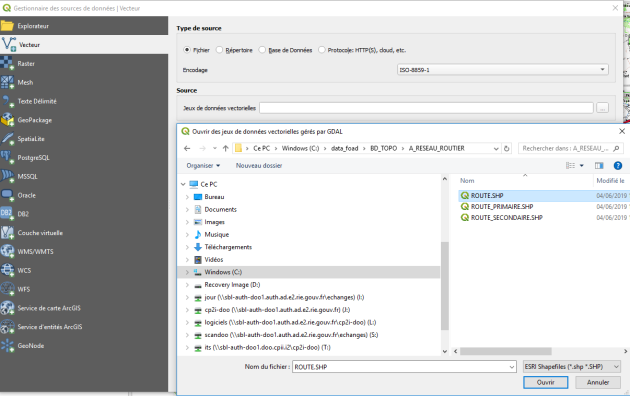

Table Shapefiles
Choisir le codage ISO-8859-1 (Cette table a été codée ISO-8859-1 par le Fournisseur)
Sélectionner le jeux de données vectoriel en utilisant le type de fichier ESRI Shapefiles
Regarder dans le répertoire \BD_TOPO\RESEAU_ROUTIER
Sélectionner la table ROUTE.SHP
Cliquer sur Ouvrir
Ouvrir les couches raster avec la commande Couche/Ajouter une couche raster ou cliquer sur l'Icône

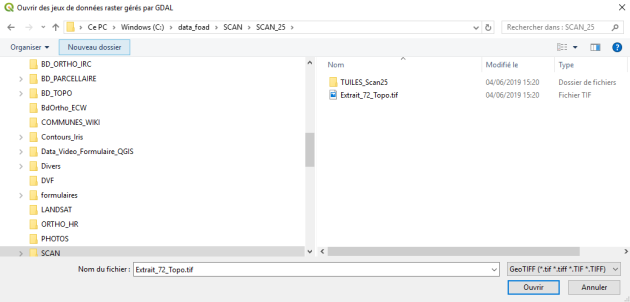

Table raster TIFF
Choisir le type de fichier GeoTIFF
Regarder dans le répertoire \SCAN\SCAN_25
Sélectionner la table Extrait_72_Topo.tif
Définir le système de coordonnée de référence RGF93/Lambert-93
Cliquer sur Ouvrir
Table raster ECW
Choisir le type de fichier ERDAS Compressed Wavelets
Regarder dans le répertoire \ORTHO_HR
Sélectionner la table 0468_6739-20.ecw
Cliquer sur Ouvrir
