Ouverture et visualisation

La fenêtre des propriétés de la couche est accessible par plusieurs moyens :

• double-clic sur le nom de la couche dans le gestionnaire de couches ;

• clic droit sur le nom de la couche dans le gestionnaire de couches puis choix Propriétés

• par le menu Couche, commande Propriétés

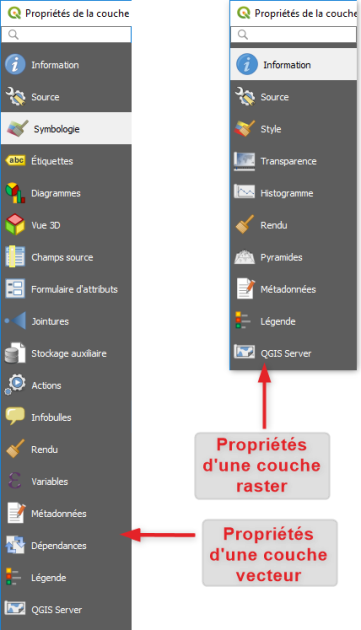

Cette fenêtre des propriétés propose plusieurs onglets qui sont différents selon le type de la couche :

• Style

• Étiquettes

• Champs

• Général

• ...

La fenêtre Propriétés de la couche pour une couche vectorielle fournit des informations sur la couche, les paramètres de représentation et différentes options.

• Information : Cet onglet permet de consulter les informations et le résumé des métadonnées de la couche. Les informations sont basées sur le fournisseur, les métadonnées remplies (depuis l'onglet Métadonnées), la géométrie et les attributs de la couche.

• Source : Il est possible dans cet onglet, de paramétrer le nom et l'encodage de la couche, configurer le Système de coordonnées de Référence (changer de SCR, créer un index spatial pour améliorer les performances du fichier vecteur), et filtrer les entités par une requête pour définir des sous-ensembles des entités de la couche.

• Symbologie : L'onglet Symbologie fournit un outil complet pour le rendu et la gestion de la sémiologie des couches vectorielles. (voir représentation des données et production de cartes plus loin)

• Étiquettes : Le menu d'Étiquettes fournit un système d'étiquetage paramétrable pour les couches de points, lignes et polygones.(voir représentation des données plus loin)

• Diagrammes : L'onglet Diagrammes permet d'ajouter une couche de graphiques sur une couche vecteur. Les graphiques peuvent être des camemberts, du texte ou des histogrammes.

• Vue 3D : symbolisation pour la vue 3D

• Champs : Le menu Champs source permet de visualiser la nature des champs attributaires du jeu de données de la couche sélectionnée.

• Formulaire d'attribut : L'onglet Formulaire d'attributs fournit un outil d'aide à la configuration du formulaire à afficher lors de la création ou l'interrogation d'une ou plusieurs entités.

• Jointure : L'onglet Jointure permet de joindre une table attributaire chargée à une couche vecteur chargée. La relation s'exécute avec un champ de jointure qui correspond à un champ de la table à joindre et un champ cible provenant de la table attributaire de la couche cible.

• Stockage auxiliaire : Les champs auxiliaires sont un moyen de gérer et stocker automatiquement des propriétés définies par les données, telles que les étiquettes, les diagrammes, la symbologie, etc, dans une base de données SQLite. Cela permet par exemple de stocker la personnalisation des étiquettes sans avoir à éditer la source même des données.

• Actions : QGIS est capable d'effectuer des actions basées sur les attributs d'une entité, par exemple exécuter un programme ou encore ouvrir différents types de fichier, afficher des ressources internet, etc .. avec des arguments construits à partir des attributs d'une entité.

• Infobulle : Le menu infobulle offre la possibilité d'afficher le contenu d'un champ ou du code HTML pour créer une infobulle complexe lorsque le pointeur survole l'objet.

• Rendu : l'activation de la case à cocher Simplifier la géométrie permet de simplifier la géométrie des objets dans la fenêtre carte pour accélérer l'affichage (activer par défaut).

• Variables : Affiche les variables disponibles au niveau de la couche (identifiant interne de la couche layer_id et nom de la couche layer_name). Il est possible de définir ses propres variables.

• Métadonnées : Ce menu fournit la possibilité d'ajouter/éditer des informations qui sont stockées dans le fichier de projet QGIS pour les sessions suivantes et qui seront utilisées par QGIS server en cas de publication. Il est possible d'enregistrer facilement toutes les informations sur la couche en tant que fichier .XML ou dans une base de données locale .sqlite. Les propriétés Titre et résumé apparaissant dans l’infobulle qui est obtenue dans le gestionnaire de couche au survol.

  Exemple :

• Dépendances : L'onglet Dépendances permet de sélectionner toutes les couches susceptibles de modifier de manière externe les données de la couche en cours.

• Légende : L'onglet des propriétés de la légende fournit des paramètres avancés pour le panneau de gestion des couches ainsi que pour la légende dans le composeur d'impression.

• QGIS Server : Paramètres de la couche pour QGISserver

• Numérisation : Corrections automatique et vérification pendant la saisie pour la numérisation

La fenêtre Propriétés de la couche pour une couche raster fournit des informations sur la couche, les paramètres de représentation et de transparence.

• Information : Cet onglet permet de consulter les informations et le résumé des métadonnées de la couche. Les informations sont basées sur le fournisseur, les métadonnées remplies (depuis l'onglet Métadonnées).

• Source : Il est possible dans cet onglet, de paramétrer le nom de la couche et de configurer le Système de coordonnées de Référence de la source.

• Symbologie : QGIS propose plusieurs Types de rendu. Le choix s'effectue en fonction du type de données. (voir représentation des données plus loin)

• Transparence : Ce menu permet d'afficher chaque raster à des niveaux de transparence différents pour visualiser les couches sous-jacentes.

• Histogrammes : L'onglet Histogramme vous permet de visualiser la distribution des bandes ou des couleurs dans votre raster. Il se génère automatiquement quand vous accédez à l'onglet Histogramme.

• Rendu : Cet onglet offre la possibilité de définir l'échelle maximale et minimale (ou échelle du canevas) pour lesquelles la couche sera visible.

• Pyramides : Qgis construit des copies des données de plus basses résolutions (des pyramides), pour améliorer les performances d'affichage. Notez que construire des pyramides peut altérer le fichier original.

• Métadonnées : Ce menu fournit la possibilité d'ajouter/éditer des informations qui sont stockées dans le fichier de projet QGIS pour les sessions suivantes et qui seront utilisées par QGIS server en cas de publication. Il est possible d'enregistrer facilement toutes les informations sur la couche en tant que fichier .XML ou dans une base de données locale .sqlite.

• Légende : L'onglet légende fournit une liste de widgets que l'on peut intégrer dans l'arborescence du panneau de gestion des couches, pour pouvoir par exemple configurer rapidement la transparence de la couche.
