Modélisation hydrologique
Modèle hydrologique
L'analyse des bassins versants permet de générer les zones des bassins-versants, la direction de la pente, les cours d'eau théoriques et l'accumulation des cellules qui s'écoulent dans une autre.
r.watersched : Raster, Modèles spatiaux, modélisation hydrologique

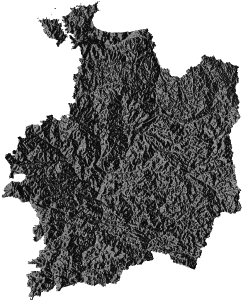

Couche de sortie : direction de l'écoulement

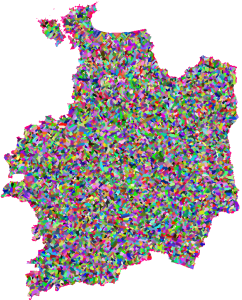

Couche de sortie : étiquette unique pour chaque bassin versant
La couche de sortie des cours d'eau est dans un format raster. Le module r.to.vect permet de transformer ce raster en lignes vectorielles. Auparavant il faut appliquer le module r.thin pour affiner les cellules non nulles qui représentent des éléments linéaires, le principe étant de garder une largeur unique pour la couche raster résultante.
r.thin : Raster, Analyse spatiale, Transformer des entités
r.to.vect.line : Gestion de fichiers, Conversion de type de carte, Convertir un raster en vecteur avec GRASS
L'illustration ci-dessous nous montre la qualité du résultat obtenu. La superposition des cours d'eau issus de la modélisation hydrologique avec la couche cours_d_eau de la BDCarthage est convaincante.
Cette méthode peut s'appliquer sur des petites régions pour définir les écoulements.
