Informations sur les images raster
Obtenir les informations sur les images raster
Pour obtenir des informations sur les images raster, deux possibilités sont offertes dans QGIS :

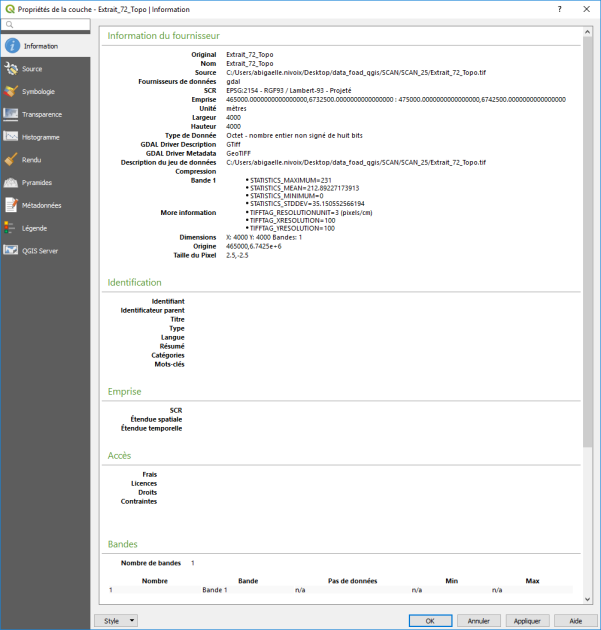

dans la fenêtre des propriétés de la couche dans l'onglet "Information" ;
dans le menu "Raster - Divers", commande "Information raster".
Les informations fournies sont légèrement différentes dans l'un et l'autre cas, la commande "Information raster" retourne, par exemple, des informations sur le style de la couche, alors que celles-ci ne figure pas dans l'onglet Information des propriétés de la couche (il faut aller consulter l'onglet Symbologie).
Certaines informations sont essentielles pour la compréhension du contenu de l'image : dimensions de l'image, nombre de bandes (bande unique, 3 bandes, 5 bandes), taille du pixel en unités géographiques, système spatial de référence, emprise de la couche, etc.
On peut aussi retrouver des informations plus précises et synthétiques sur les couches raster.
L'algorithme Rapport sur les valeurs uniques de la couche raster fournit un compte rendu du nombre de pixels et de la superficie totale pour chaque valeur unique. Cet outil est disponible dans la boîte à outils de traitement sous menu Analyse raster, il suffit d'indiquer la couche dont on veut analyser les pixels. Cette commande est très utile pour une analyse d'occupation du sol notamment pour calculer la superficie des zones interprétées comme de la végétation, des surfaces en eau, bâties etc.
Complément : Le codage des couleurs
Certaines images sont associées à une palette qui définit la couleur de chaque pixel : à chaque pixel est associé une valeur qui correspond à sa couleur dans la palette. Ces images sont dites "à bande grise unique" puisqu'une seule valeur par pixel est stockée dans l'image. Il est possible également d'afficher ces images en "dégradé de gris".
Par contre, d'autres images, notamment les photographies, sont codées pour chaque pixel par un triplé de valeurs pour les couleurs visibles, le rouge, le vert et le bleu (modèle RVB). Chaque canal est codé selon son intensité. On parle d'images à 3 bandes. Par exemple, le codage des couleurs de la BD Ortho "couleur" est le suivant :
Bande 1 : rouge
Bande 2 : vert
Bande 3 : bleu
Pour la BD Ortho IRC (infrarouge couleur), on a :
Bande 1 : infrarouge
Bande 2 : rouge
Bande 3 : vert
Enfin, on rencontre assez fréquemment des images composées de 5 bandes spectrales. C'est le cas de certaines images satellitaires, par exemple les images RapidEye multispectrales comportent 5 bandes spectrales, dans l'ordre :
Bande 1 : bleu
Bande 2 : vert
Bande 3 : rouge
Bande 4 : rededge (gamme de fréquences entre le rouge et l'infrarouge)
Bande 5 : proche infrarouge

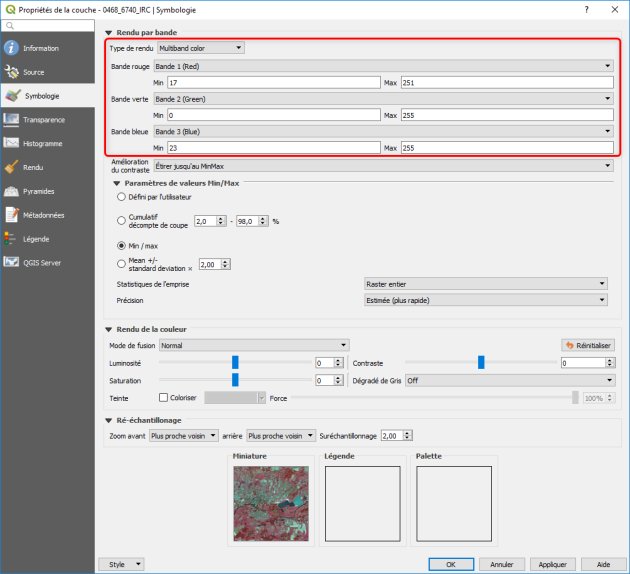

L'onglet "Symbologie" de QGIS permet de choisir de quelle manière les bandes composant l'image seront affichées : un écran d'ordinateur ne pouvant afficher que trois bandes correspondant au rouge, au vert et au bleu, l'image sera obligatoirement "colorisée par 3 bandes" mais l'ordre des bandes est paramétrable par l'utilisateur.
Différents types d'images raster
Quelques types d'images rencontrées lorsque l'on utilise QGIS :
Données | Codage des couleurs | Affichage | taille du pixel |
|---|---|---|---|
Scan 25 couleur | bande unique | Palette | 2,5 m |
Scan 25 EDR | bande unique | Bande grise unique | 2,5 m |
Scan 100 couleur | bande unique | Palette | 10 m |
Scan Régional | bande unique | Palette | 25 m |
BD Ortho couleur | 3 bandes | Couleurs à bandes multiples (colorisé par 3 bandes) | 0,5 m |
BD Ortho HR | 3 bandes | Couleurs à bandes multiples (colorisé par 3 bandes) | 0,2 m |
BR Ortho IRC | 3 bandes | Couleurs à bandes multiples (colorisé par 3 bandes) | 0,5 m |
RapideEye Multispectral | 5 bandes | Couleurs à bandes multiples (colorisé par 3 bandes) | 5 m |
Spot5 | 5 bandes | Couleurs à bandes multiples (colorisé par 3 bandes) | 10 m |
Landsat 8 | 11 bandes | Couleurs à bandes multiples (colorisé par 3 bandes) | 30, 15 et 100 m |
