Traitement des données Raster

Pour obtenir une représentation en couleur des altitudes du MNT, il faut donc modifier le type de rendu de la couche. Cela s'obtient en passant par les propriétés de la couche et plus particulièrement l'onglet "Symbologie" (double-clic sur la couche dans le gestionnaire de couches). On peut également passer par le Panneau de style de couche (panneau détachable contenant les outils de symbologie et de rendu).

On va utiliser le type de rendu « Pseudo-couleur à bande unique » qui va remplacer les pixels gris par des pixels colorés.

La palette de couleur est créée comme suit :

• Sélectionner la couche raster dans le gestionnaire de couche

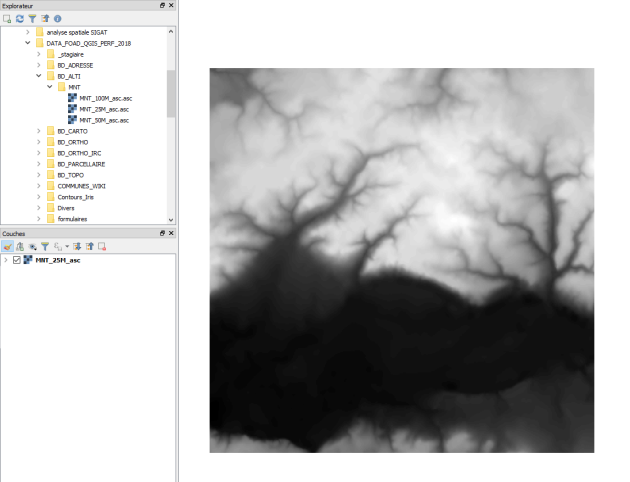

• Afficher les propriétés de la couche, onglet Style. La couche s'ouvre avec le type de rendu par défaut « Bande grise unique » car à chaque cellule de la matrice est associé une seule valeur, l'altitude.

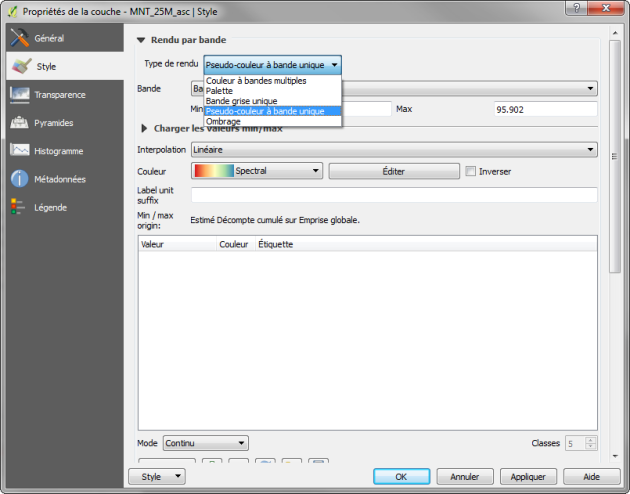

• Choisir « Pseudo-couleur à bande unique » dans la liste déroulante .

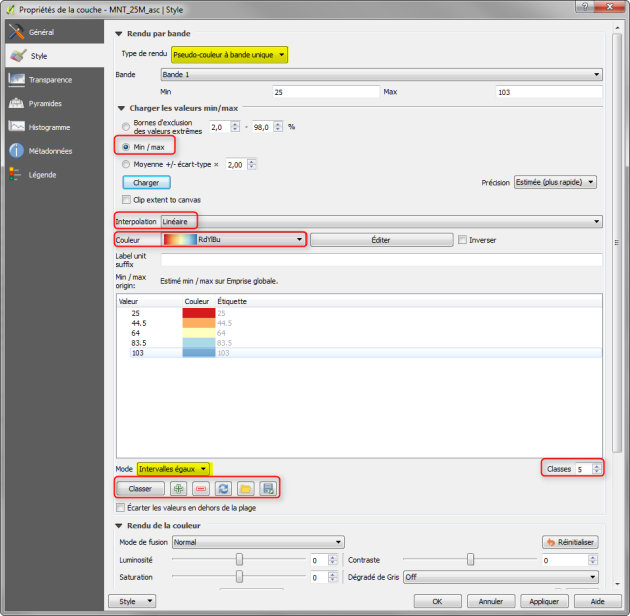

Le menu suivant permet de paramétrer le style du MNT, c'est-à-dire définir les couleurs qui seront utilisées pour représenter les valeurs de l'altitude :

• interpolation des couleurs :

  • Linéaire : les couleurs seront interpolées linéairement entre les couleurs définies pour les différentes valeurs ;

  • Discret : les couleurs seront identiques pour toutes les valeurs d'une même classe ;

  • Exact : les couleurs seront affectées uniquement aux cellules ayant la valeur définie.

• il faut ensuite ajouter des "entrées" c'est-à-dire définir les couleurs qui seront associées aux valeurs de l'altitude :

  • soit en ajoutant les entrées une par une en cliquant sur le bouton Ajouter une valeur de la petite barre d'outils située en dessous ;

  • soit en générant, une nouvelle palette de couleurs :

    • la palette de couleurs peut être soit choisie parmi celles qui sont disponibles dans le gestionnaire de symbole soit en créant une nouvelle palette (faire défiler la liste déroulante des palettes) et le sens des couleurs d'une palette peut être inversé en cohérence avec les valeurs correspondantes ;

    • le mode de classification est soit « Intervalles égaux » en choisissant le nombre de classes soit « Continu » où le nombre de classes est choisi par QGIS en fonction des valeurs min/max, soit "quantiles" ;

    • pour aider à la détermination des classes de valeur, la valeur minimum et la valeur maximum peuvent être chargées dans la zone « Paramètres de valeurs Min/Max » en cochant "Min / Max" ;

    • lorsque le paramétrage est effectué, cliquer sur Classer ;

    • on peut modifier manuellement le classement automatique en double-cliquant sur chaque classe ou en utilisant les boutons de la barre d'outils.

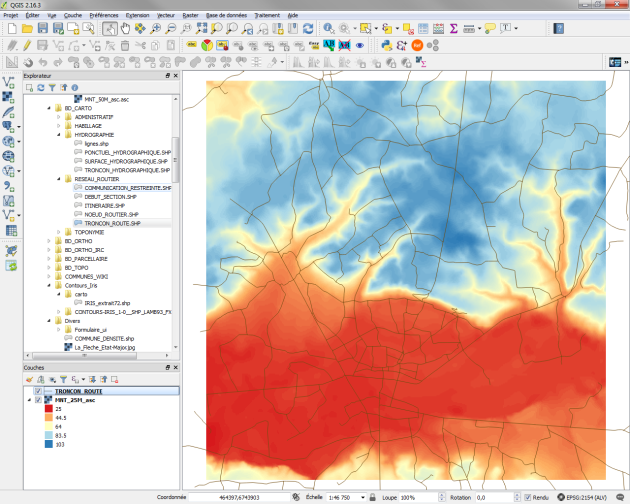

Afin de vérifier le résultat obtenu, cliquer sur "Appliquer" pour appliquer la palette de couleurs sans sortir de la fenêtre des propriétés ou sur "OK" pour appliquer la palette et revenir à la carte.

A noter que si on utilise le panneau de style de couche, la mise est jour peut se faire en direct, permettant une visualisation plus aisée des modifications de style.
