Exemple : carte de flux
On peut utiliser une représentation de symboles de lignes par des flèches.
Ouvrir le fichier mouv_popul.shp dans le répertoire Divers.
Ce fichier contient des polylignes présentant potentiellement des mouvements de populations.
Nous allons changer la représentation.

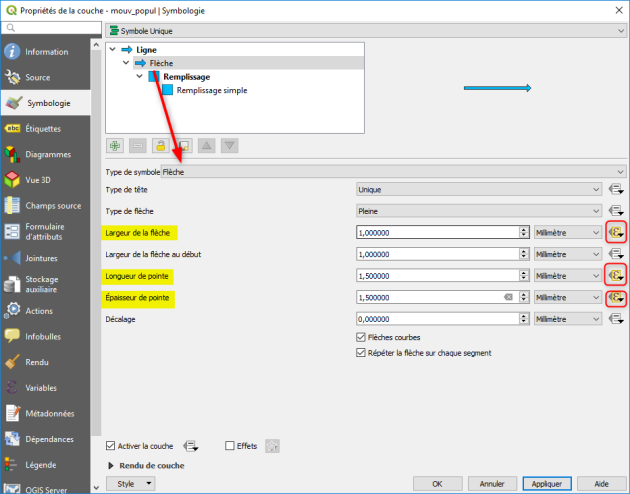

Double-cliquer sur la couche -> onglet symbologie.
cliquer sur ligne de symboles et choisir une représentation par flèches

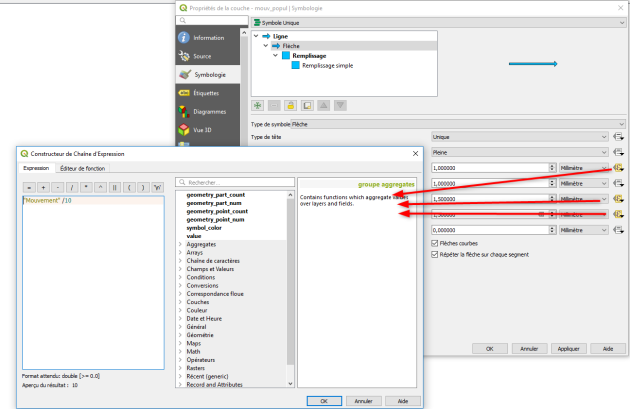

Choisir pour la largeur de la flèche une expression : "Mouvement" /10 en cliquant sur 'Editer'
Mettre la même valeur pour la taille de tête : longueur et épaisseur de pointe.
Ajouter un effet d'ombre portée et choisir une couleur de remplissage et de contour.

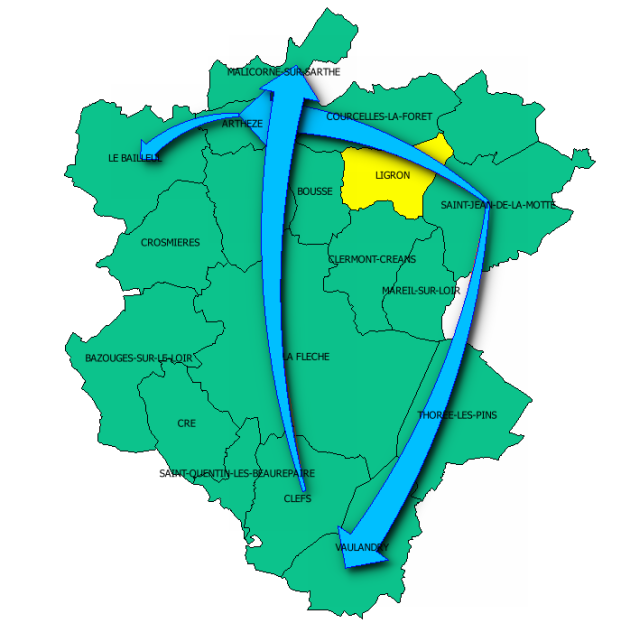

exemple de résultat :
