Ouvrir les propriétés de la couche, définir les diagrammes dans l'onglet Diagrammes.
Les diagrammes en camembert (ou graphiques secteurs).

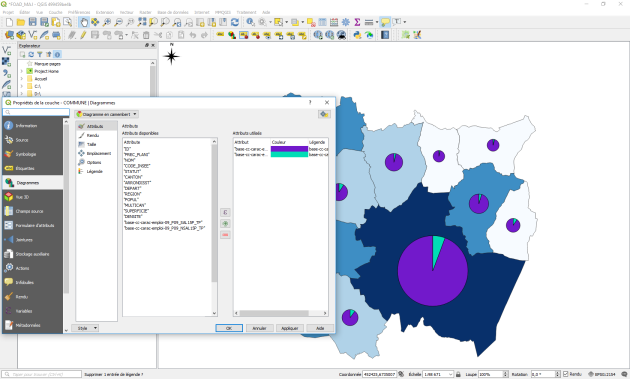

Le diagramme en camembert permet de représenter plusieurs attributs numériques sous forme de secteurs. La taille du graphique de chaque objet est mise à l'échelle linéairement à partir d'un attribut auquel est affecté une taille maximum.
Exemple : Le champ « popul »
(valeur numérique), définit le diamètre du cercle et les champs population salariée et non-salariée représente les secteurs.
NB : les champs "base-cc-carac-emploi-09_P09_SAL15P" et "base-cc-carac-emploi-09_P09_NSAL15P", représentant la population salariée et non-salariée, sont issus d'une jointure avec une table sur l'emploi éditée par l'INSEE.
Les histogrammes (ou les graphiques barres )

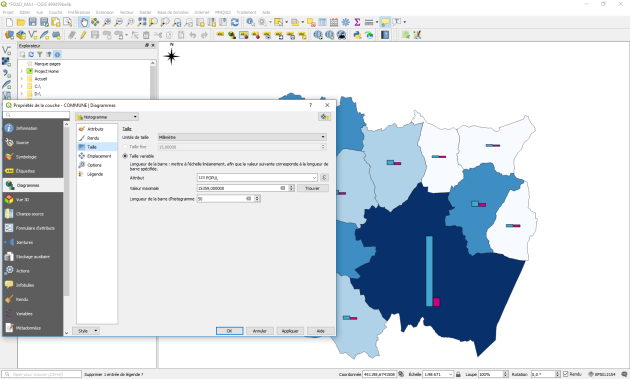

Le diagramme à barre permet de représenter plusieurs attributs numériques sous forme de barres accolées. Chaque barre est mise à l'échelle linéairement à partir d'un attribut auquel est affecté une taille maximum.
Exemple : Le champ « popul »
(valeur numérique), définit la longueur de la barre de référence et les champs population hommes salariés, femmes salariées, hommes non-salariés et femmes non-salariées représentent les différentes barres.
NB : les champs "base-cc-carac-emploi-09_P09_HSAL15P", "base-cc-carac-emploi-09_P09_FSAL15P", "base-cc-carac-emploi-09_P09_HNSAL15P" et "base-cc-carac-emploi-09_P09_FNSAL15P", représentant la population femmes salariées et non-salariées ainsi que la population hommes salariés et non-salariés, sont issus d'une jointure avec une table sur l'emploi éditée par l' INSEE.
Complément : Réaliser des légendes de diagrammes
L'onglet légende pour les diagrammes permet de générer une légende complémentaire lorsque la taille du diagramme est dépendant d'une variable. Si le résultat n'est pas jugé satisfaisant il est toujours possible d'utiliser sur la fiche en lien des méthodes pour réaliser des légendes à partir de l'utilitaire LegendSVG et/ou du plugin Proportionnal Circles.
