Exercice 5 : le navigateur de cartes
Objectif : utiliser une nouvelle vue cartographique
Question
Ouvrir les couches
BD_TOPO\H_ADMINISTRATIF\COMMUNE.SHP
SCAN\SCAN_100\SC100_0440_6750_L93.tif
Créer et configurer une nouvelle vue cartographique permettant de zoomer automatiquement sur les communes sélectionnées
et combiner cela avec un réglage de visibilité affichant le SCAN au dessus.
Renommer la vue 'Sélection SCAN'
Effectuer ensuite plusieurs sélections de communes

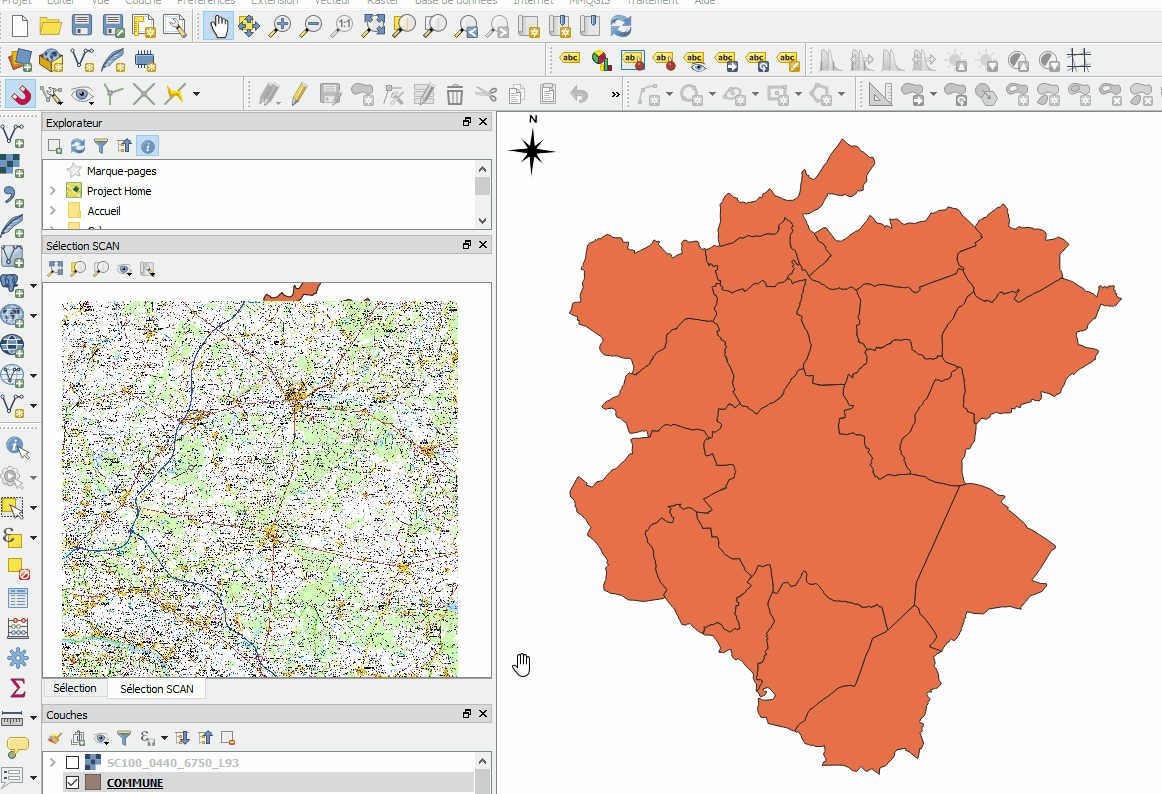

et constater, dans la nouvelle vue, que le zoom se fait automatiquement sur l'objet sélectionné, mais c'est le SCAN qui est visible.
Indice
Pour effectuer un réglage de visibilité :
Dans le gestionnaire de couche, déplacer le SCAN 100 au dessus de la couche COMMUNE puis cliquer sur
.
Les deux couches doivent être activées.Cliquer ensuite sur 'Ajouter un thème' et nommer le 'SCAN 100'.
Cette configuration peut être rappelée ensuite, permettant de retrouver ce réglage de visibilité des couches.
Dans la nouvelle vue cartographique, cliquer aussi sur
et activer le nouveau thème créé.
Solution
Solution :
Ouvrir la couche vectorielle avec la commande Couche/Ajouter une couche vecteur ou cliquer sur l'icône
ou sur l'icône
onglet vecteur ou encore avec l'explorateur de couches
Tables Shapefiles
Choisir le codage ISO8859-1 (Choisir ce codage pour l'affichage des accents sur cette table)
Choisir le type de fichier ESRI Shapefiles
Regarder dans le répertoire \BD_TOPO\H_ADMINISTRATIF
Sélectionner la table COMMUNE
Cliquer sur Ouvrir (ou Open)
Ouvrir la couche raster avec la commande Couche/Ajouter une couche raster ou cliquer sur l'Icône
ou sur l'icône onglet raster.
Table raster TIF
Ajouter une couche raster
Regarder dans \SCAN\SCAN_100
Sélectionner la table SC100_0440_6750_L93.tif
Cliquer sur Ouvrir (ou Open)
Créer un nouveau réglage de visibilité (ou thème)
Dans le gestionnaire de couche, déplacer le SCAN 100 au dessus de la couche COMMUNE puis cliquer sur .
Les deux couches doivent être activées.
Cliquer ensuite sur 'Ajouter un thème' et nommer le "SCAN 100".
Configurer une nouvelle vue cartographique
Cliquer sur le bouton
ou passer par le Menu Vue -> Nouvelle vue cartographique. Une fenêtre 'Carte 1' s'affiche.
Cliquer sur le bouton
et définir 'Synchroniser la vue sur la sélection', puis renommer la vue 'Sélection SCAN'
Rappeler ensuite le thème créé précédemment en cliquant sur dans le panneau de la nouvelle vue :
La configuration est terminée. Désactiver la visibilité du SCAN dans le gestionnaire de couche et sélectionner la couche COMMUNE, puis effectuer des sélections à l'aide des outils
Rappel : Panneau "Vue d'ensemble"
Si le panneau « Vue d'ensemble »
n'apparaît pas dans le bandeau de gauche, il faut l'activer :
clic droit dans la zone des menus en haut de la fenêtre de QGIS
cocher la ligne
« Vue d'ensemble »
(le panneau s'affiche à gauche)les couches de la carte n'y apparaissent pas automatiquement : faire un clic droit sur le nom de la couche et cocher
« Montrer dans l'aperçu »
...
